Construction Equipment Monitoring System


각종 건축물, 댐, 지하철, 플랜트, 특수 목적물 시공 시 주변 지반이나 구조물에 영향을 주는 침하의 방지를 하기 위한 지하연속벽 공법을 사용합니다. 이 지하연속벽 시공을 위한 건설 장비의 가동 현황을 실시간으로 확인할 수 있는 건설 장비 모니터링 시스템 개발을 진행했습니다.

System overview


원거리에 있는 이동형 장비들의 현황을 운영센터에서 효율적으로 관리하기 위한 모니터링 시스템으로 지하연속벽 건설 장비의 가동 현황을 모니터링하기 위해 건설 장비의 PLC 데이터 및 상태 정보를 원격 모니터링 단말기에서 읽어 통합 모니터링 서버로 전송하여 장비의 가동 현황을 실시간으로 모니터링하여 효율적으로 장비를 관리합니다.

System required


원거리에 설치된 장비들의 상태를 확인하기 위해 직접 이동하는 시간을 줄일 수 있어 효율적인 업무가 가능하고 여러 장비들을 한눈에 볼 수 있어 비교 분석을 통한 장비들의 효율적 관리가 이루어집니다.

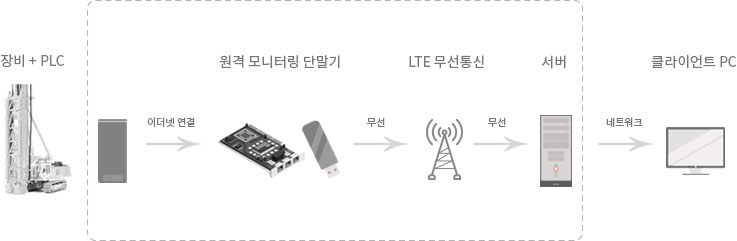

System configuration


장비의 PLC 데이터 및 상태 정보를 이더넷을 통해서 원격 모니터링 단말기에서 읽고 LTE 무선통신을 이용해 서버에 접속하여 읽은 데이터를 전송(TCP/IP 통신) 합니다. Management PC에서는 작업이 진행될 JobSite와 작업에 투입될 장비를 등록/수정/삭제합니다. Monitoring System에서는 서버에 저장된 장비의 데이터와 Management PC에서 등록된 장소와 장비에 내용을 읽어와서 OP 센터에서 볼 수 있도록 화면으로 보여줍니다.

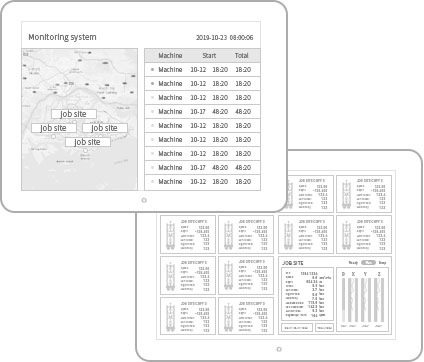

Monitoring UI


싱가포르에 있는 장비의 위치를 지도에 표기하고 작업 시작 시간, 전체 작업 시간, 가동 여부를 리스트에 보여줍니다. 상세화면에서 해당 장비 상태와 데이터를 리스트와 그래프를 통해서 쉽게 파악할 수 있도록 구성하였습니다.
